格力商用空气能热水器在设备铭牌上标有出水量和水流量,两个数值不要混淆。产水量是空气能热水器工作一小时产生的热水量,是在标准工作条件下(环境温度20C°,进水温度15C°,末端温度55C°)测得的。
空气能机组的水流量是选择水泵的参考值。在选择水泵流量时,流量不能太小,否则设备进出水温差会变大,影响热水器的使用效果。热水器为大流量,循环式机组进出水温差为4-6C°。下面是水泵选型的一个简单参考值。适用于工程建设、设计和维护参考!
直循环热水器需要三种水泵:循环泵、增压泵(自来水压力升高到0.2MPa以下),用户循环增压泵。
A型循环水加热器需要两台泵:循环泵和用户侧循环增压泵。如果机组没有标注设备的水流量,如何计算电脑机组的水流量?这就给你一个简单的算法,设备的制热量乘以0.172就是设备的额定水流量。比如设备的制热量为130KW,那么该机组的水流量为130*0.172=22.3m3/h,这个参数可以直接作为水泵流量的参考,不考虑系数。

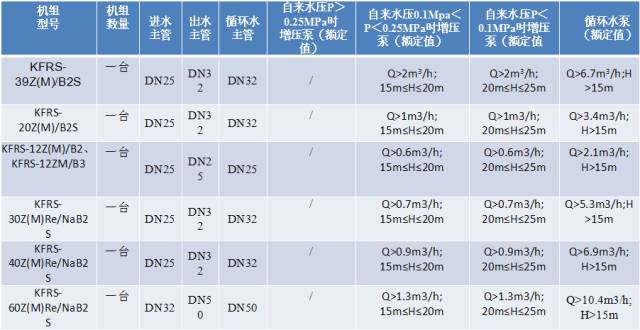

一、格力商用空气能循环热水器水泵选型推荐表

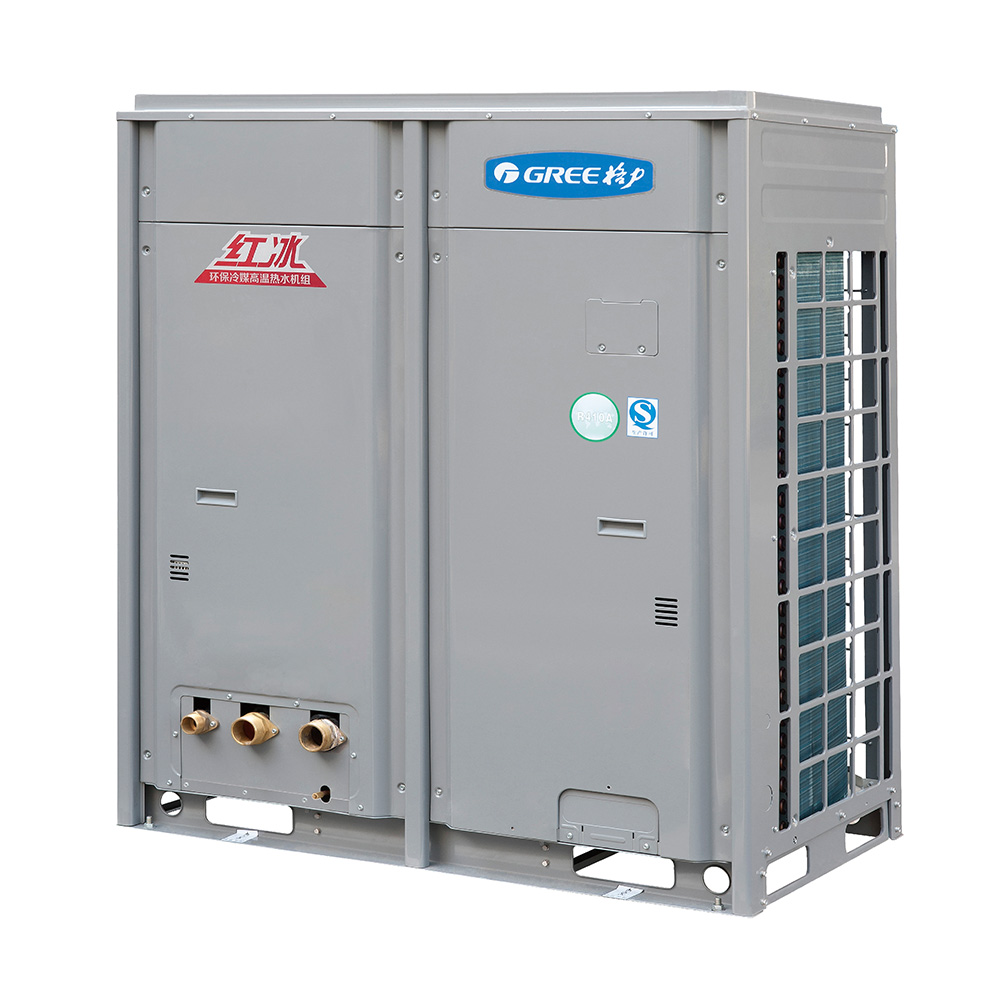

q-额定流量;h级电梯;红冰系列热水器实际型号示例:模式下热水循环泵的扬程和流量的选择应满足热水模式的额定流量。KFRS-28(M)Re/NaA1S机组热水模式水流量为4.8m3/h;KFRS-36(M)Re/NaA1S机组热水模式水流量为6.2m3/h;KFRS-53(M)Re/NaA1S装置热水模式的水流量为9.2 m3/h。水箱与机组同层安装,水泵额定扬程在15m以上。
注意事项:
1.以上循环水泵扬程H>15m是指水箱与主机同层安装情况。不在同层,请增大水泵扬程。
2.循环泵的选型必须满足最小选型的要求,流量偏小可以通过查看进、出水温度来判断,如果循环模式进、出水温差大于6℃,说明通过该机组的水泵流量偏小了;如果进、出水温差大于9℃,则机组比较容易出现保护,必须更换合适流量的水泵。

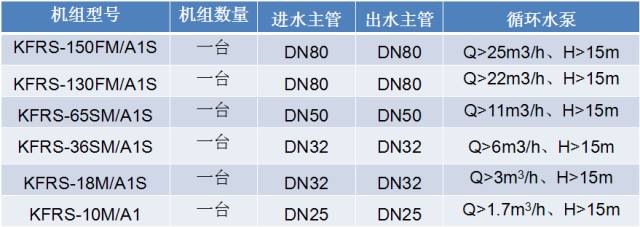

二、直热式循环水加热器水泵选型推荐表
注意事项:
1、当自来水压超过0.4MPa时,需要安装稳压阀,给自来水降压,不需要增加增压水泵。
2、以上循环水泵扬程H>15m是指水箱与主机同层安装情况,水箱有高度差的,可以适当增大扬程到18米以上。
三、用户侧循环供水增压泵的选型和分类

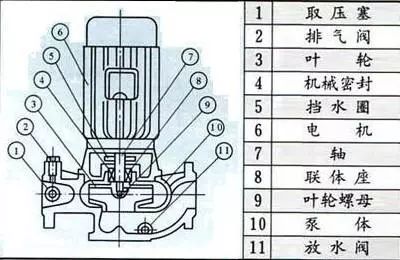

1.普通立式离心增压泵
(普通立式离心增压泵)

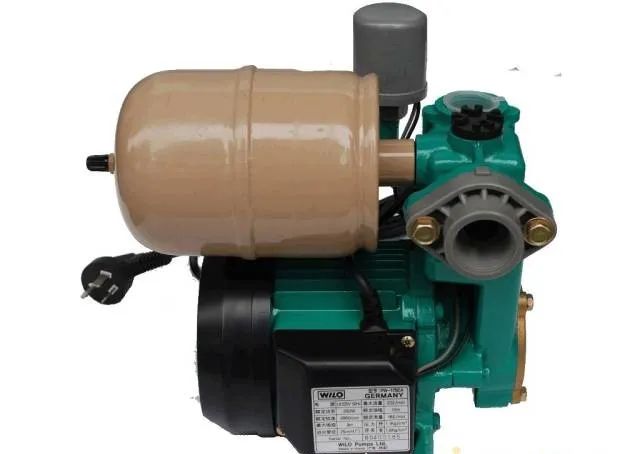

2.自吸全自动启停泵
(自吸全自动启停泵)

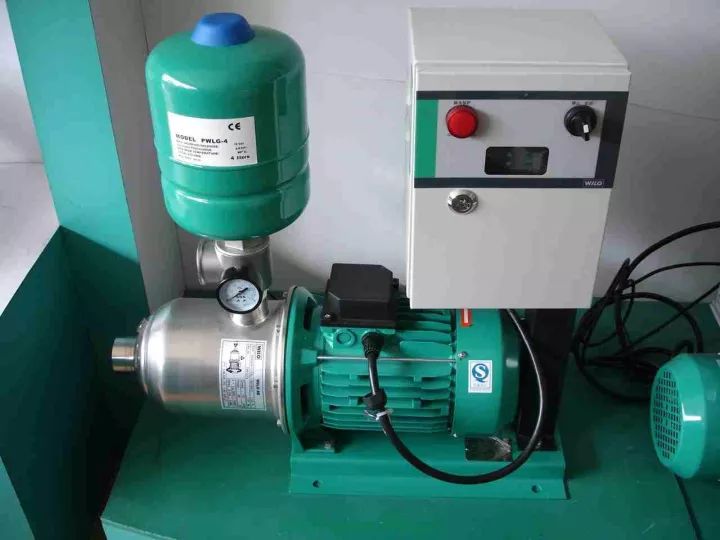

3.变速泵
(变速泵)
水泵扬程的经验公式:H=(5 Z 0.05L)1.1或1.2;h:泵头;5:局部抵抗的经验值;z:储水箱热水出口与末端管道的高度差;l:长管道;
注意事项:如需增压,扬程应增加15 ~ 25m。泵流量=1.3倍(用水高峰时的系统水流量),以上热水器的水泵选择方法仅供参考。如果工程情况特殊,需要单独评估。
四、格力商用空气能热水器地暖模式循环水泵的选择
工程上常用普通增压泵或自吸式自动启停泵,大型工程也用变频泵,以保证舒适性。具体选型无法明确,必须结合实际项目进行估算。
水头h应为储水箱热水出口与末端管道的高度差z、沿管道阻力损失和局部阻力损失之和的1.1~1.2倍。管道沿线的阻力损失和局部阻力损失应通过水力计算进行计算。估算时,局部阻力损失可按5m水柱计,管道沿线阻力损失可按每100m管长约5m水柱计。如果管道长度为L,经验公式如下:
H=(5 Z 0.05L)1.1或1.2;水泵流量应满足地暖模式的额定流量。KFRS-28(M)Re/NaA1S机组地暖模式水流量为4.0m 3/h;KFRS-36(M)Re/NaA1S机组地暖模式水流量为5.0m 3/h;KFRS-53(M)Re/NaA1S机组地暖模式的水流量为7.4 m3/h。
注:如果用户要求水压,扬程应增加15 ~ 25m。
