多联机安装不充氮气为什么容易坏？

发布时间：2022-04-06 浏览次数：次

多联机在安装过程中，铜管接头和分歧管接口需要焊接，这个工作是非常考验安装人员焊工技术水平的环节，铜管焊接的焊工必须考取国家颁发的焊工操作证，需要经过专业培训，而且考试合格的焊工，否则不能操作。

（铜管焊接图）

一、铜管焊接工艺要求：

1、焊接时，气焊火焰不得直接加热焊条。

2、焊接时，必须对被焊件进行预热。

3、将火焰烤热铜管焊接处，当铜管受热至紫红色时，移开火焰后将焊料靠在焊口处，使焊料熔化后流入焊接的铜件中，受热后的温度可通过颜色来反映温度的高低，暗红色：600摄氏度左右；深红色：700摄氏度左右；橘红色：1000摄氏度左右。

为了保障铜管内部的洁净度，铜管焊接时必须向铜管内部充入一定量的氮气，把铜管内部的空气置换出来，氮气在高温时不会造成铜管氧化，而空气会造成铜管氧化，如果没有充氮保护焊接会造成铜管内部氧化，系统内部堵塞，导致空调保护停机，严重的会导致空调的核心部件压缩机的烧毁。下图为充氮焊接和不充氮焊接的对比图：

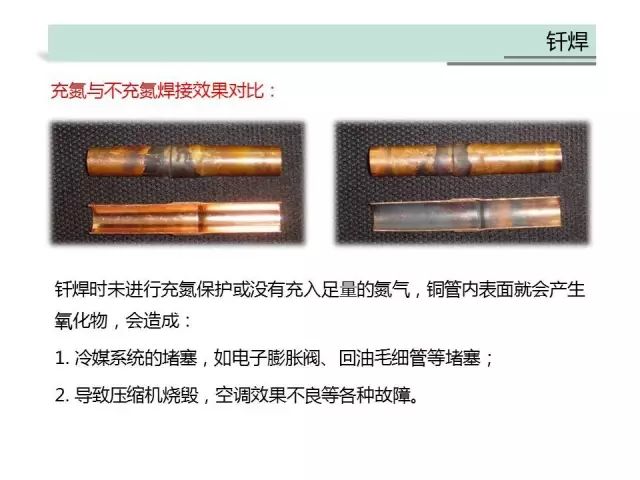

（钎焊对比图）

二、充氮焊接

(1)、充氮保护的要点

①、充入的气体必须是氮气，气流大小控制要合适。（不能使用氩气、严禁使用压缩空气和氧气）

②、充入的路径要合理，必须是只有一个出口，封堵其它出口，且氮气必须要流过所在焊接的配管焊接点。

③、氮气充入软管插入铜管端口部位处必须用胶布裹好，不能漏气。

(2)、不充氮的危害

①、钎焊时未进行充氮保护或没有充入足量的氮气，铜管内表面就会产生氧化物，造成冷媒系统的堵塞，导致压缩机烧毁，空调效果不良等各种故障。

②、为了避免这些问题，钎焊时结束必须持续向冷媒管通入氮气10s以上，并确保氮气流经正在操作的焊点，直至焊接结束，铜管完全冷却为止。

三、充氮焊接的具体操作方法请参照下图：

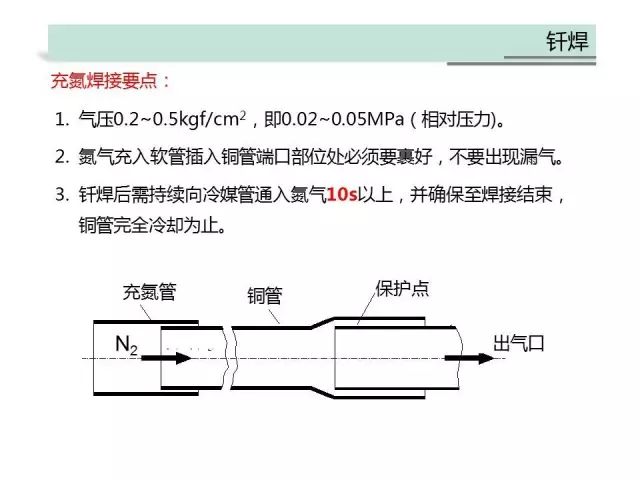

（充氮钎焊注意事项）

四、吹扫

在实际施工中有些工人可能会出现充氮不充分，造成铜管内部有氧化皮残留，有没有什么办法补救呢？当然有，那就是用高压氮气对管道进行吹扫，操作方法见下图：

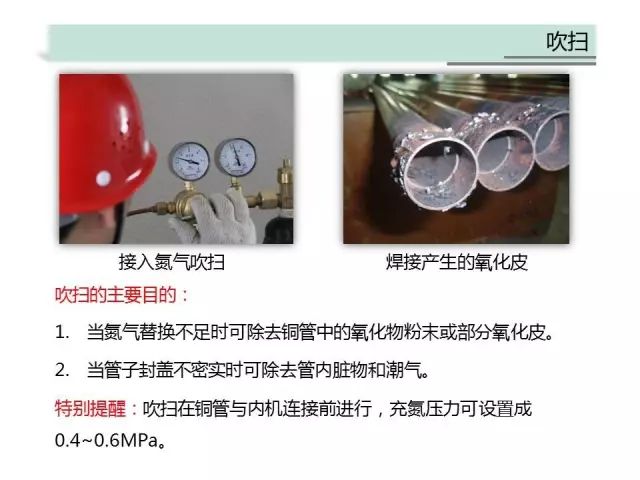

（吹扫方法）

在实际维修中，已经发现多起压缩机烧毁的维修，都和没有充氮保护焊接有关！希望引起您的重视！你省下的氮气费用，会造成几十倍的经济损失！规范安装，提升行业品质，提升自身价值！让压缩机使用的更安全，更长久。

上海协格机电科技股份有限公司是上海格力中央空调销售公司的一级代理商拥有专业的销售设计团队，丰富的安装施工经验，完善的售后服务体系，为您量身定制舒适节能的中央空调解决方案，咨询热线：400-000-7699，24小时服务专线：18721042051！

专注中央空调服务20年
