格力多联机如何实现集中控制？

发布时间：2021-12-14     浏览次数： 次

       用一台格力集中控制器 CC52-24/F(C)，就可以实现200多台内机的集中控制，集中管理，实现客户的一键开机和关机需要，还能单独开关某一台，屏蔽某一台，某一个区域。

一、产品功能特点：

(1) 、外观白色、边框采用圆润设计，美观大方、手感舒适，机体仅有一个实体按键，力求简约实际。

(2)、 嵌入式安装，露出墙面部分仅 11mm，超薄设计，轻盈时尚。

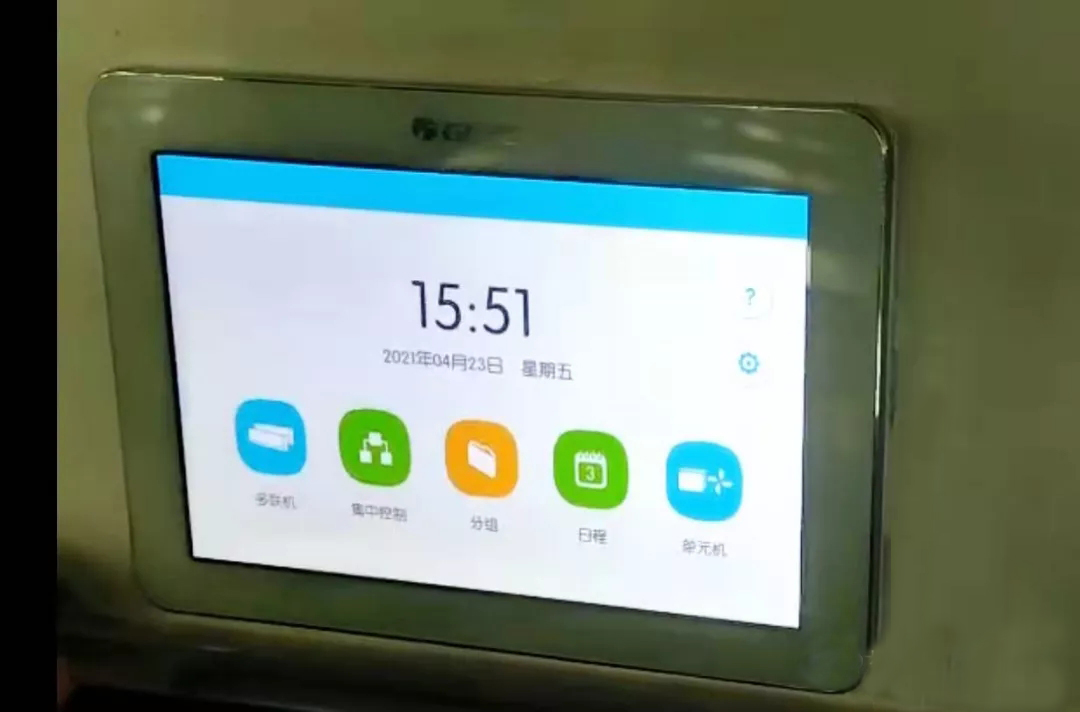

(3)、 配备 7 寸超大电容式触摸屏，分辨率高达 1280 × 800，显示清晰，图像细腻，色彩逼真。

(4)、 软件操作界面友好、操作简单，贴合用户体验感，采用全触摸式操作，时尚、方便、易控。

(5) 、具有集中控制（控制所有空调设备）、分组管理（支持用户自定义分组）、日程管理（多个日程设置，支持假日等特殊日程）、单台控制（内机开关、模式选择、温度设定、风速调节、静音调节、扫风设置等）等多种控制模式。

(6) 、具有单台、分组、全部内机屏蔽功能（屏蔽开关、模式、温度设定等），远程屏蔽，随心由你。屏蔽功能开启后，可以锁定内机线控器、遥控的操作，只允许使用集中控制器进行控制。

(7) 、支持内机命名、图标选择、集中控制器个性化设置（背景设置、声音选择等），实现个性化空调管理。

(8)、 支持 255 台多联内机和 36 台单元机同时控制

(9)、 可直接接入内机或外机网络，无需外接通讯模块，简便灵活。

(10) 、100 ～ 240V 超宽电压独立供电，国外市场一样可以使用，稳定可靠。

二、安装简要说明

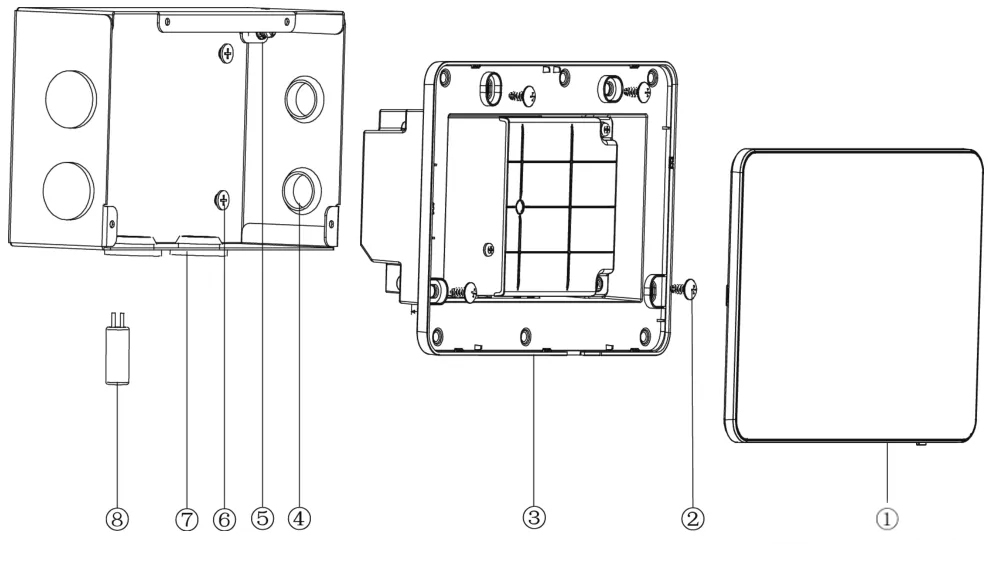

1、外观尺寸和内部结构

2、集中控制器安装要求：

(1) 集中控制器通讯线线材必须按下表要求选型，严禁选用不符合本说明书要求的通讯线。

(2) 集中控制器与单元机机组（Modbus 网络）通讯线材必须按下表要求选型：

(3) 严禁将集中控制器安装在如下位置：

   1) 有腐蚀性气体或严重灰尘、盐雾、油烟的地方；

   2) 潮湿或太阳直射的地方；

   3) 靠近高温物体或容易溅水的地方。

3、接线说明

(1) 接线端口说明

(2) 供电方式

  1) 集中控制器采用独立电源供电。

  2) 电源输入电压范围为 100 ～ 240VAC，频率范围：50/60Hz。

  3) 电源线线材按下表要求选型，严禁选用不符合本说明书要求的电源线。

4、集中控制器接线方式

(1) CAN 网络接线方式

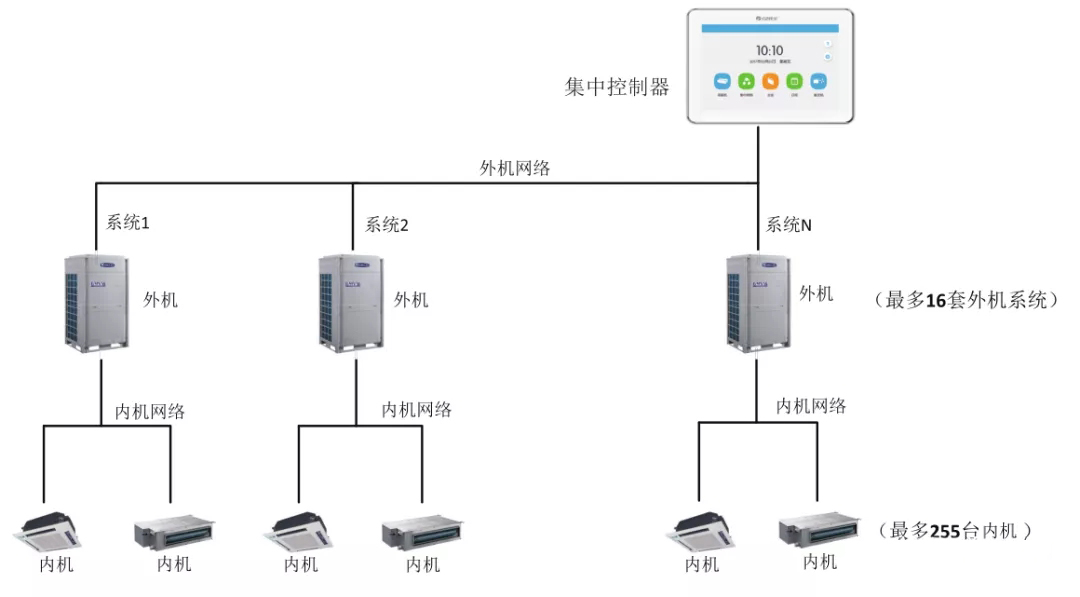

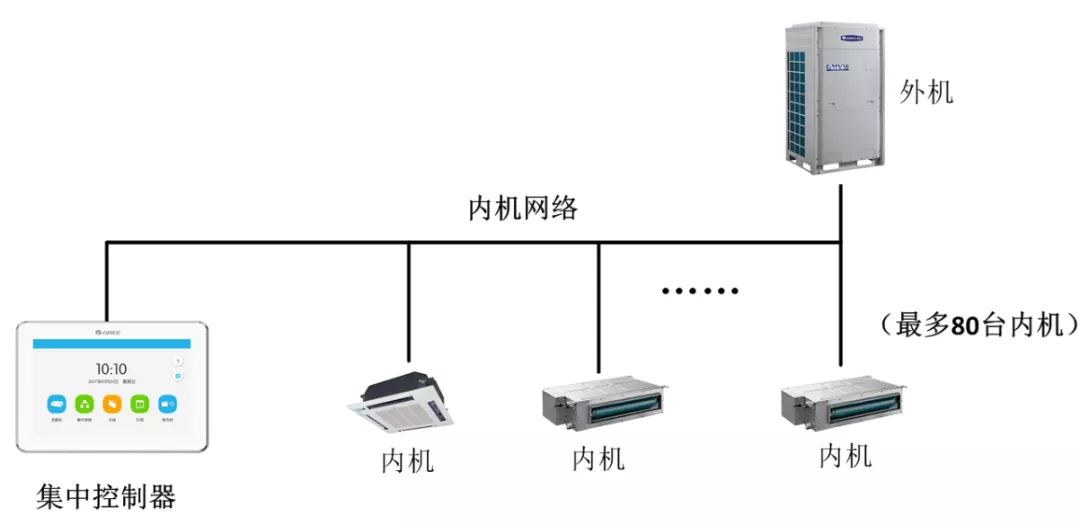

       集中控制器可接入内机、外机网络，当接入外机网络时，可以控制一个外机网络下最多 16 套外机系统 ( 一个外机网络下，16 个内机网络 )，最多控制 255 台空调设备。当接入内机网络时，最多控制一套外机系统下 80 台空调设备。

       集中控制器使用通讯线通过 G1、G2 接线柱与空调设备的接线柱相连，接入外机网络时连接外机接线柱的 G1、G2，接入内机网络时连接内机接线柱的 D1、D2。

(2) 集中控制器接入网络图如下：
